螺牙规格：公制牙MG螺牙，德制PG牙，英制G(PF)管制螺牙，美制NPT锥形螺牙。

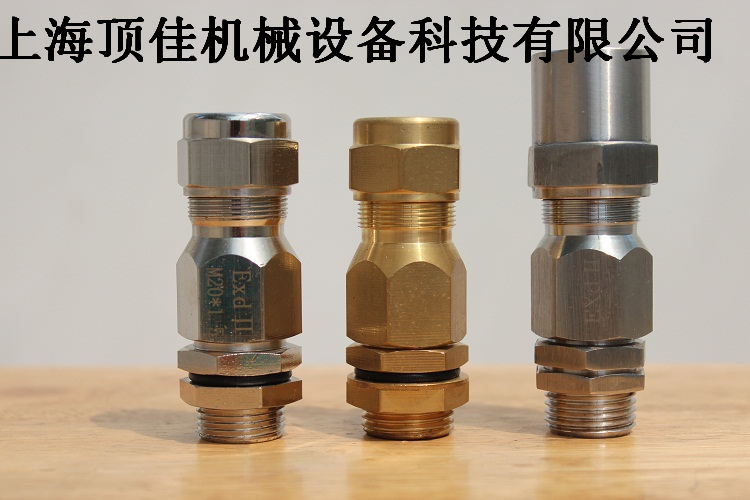

产品说明：采用***黄铜（或铜镀镍，不锈钢）原材料配合***数控机床精加工制成，内置隔爆衬套和铠装电缆卡环，防爆功能特强，适合各类钢带，钢丝铠装电缆。电缆锁紧采用填料密封，防护性能好.具有快捷安装，安全可靠，防护性能好，防爆性能优越等特点，另抗拉力特强，可防水、防尘、抗盐、耐弱酸、酒精、油、油脂及一般溶剂。
防护等级 ：在规定的卡口范围内，并使用密封圈旋紧迫紧头，达到IP65-10Bar
工作温度 ：-40℃~＋120℃短时可达＋150℃
产品材質 ：黄铜搭配硅胶制成。
使用方法：先将铠装电缆外层剪开，然后固定在铠装电缆卡环上，后旋紧迫紧螺帽即可。
不锈钢电缆填料函填料函详细说明： 电缆填料函：电缆填料函是一种高品质电缆的防爆附件，装在电缆端口与防爆电器设备的连接处，起引入电缆、固定位置达到密封、隔爆作用，具有隔爆性能优越、结构安全可靠、安装简单方便、防护等级高等优点。广泛用于石油、化工等各种防爆场所，在海上平台、船舶的防爆场所尤其适用 金属电缆填料函 电缆填料函用于将电缆锁定在船舶舱壁或配在电控柜箱体上，并用环氧树脂胶泥进行密封。它具有结构简单，造价低廉、形式多样、安装牢固、使用方便、密封效果好等优点。 根据用途不同，电缆填料函可分为焊接式、铆接式、夹紧式、管式等多种形式，可用碳钢、黄铜、不锈钢或尼龙等材料制造，根据不同的填料函形式可配的电缆直径从5-57mm不等。 填料函已经广泛地应用于船舶制造业、配电柜生产厂、机车车辆、桥梁、电力及通讯等众多行业
| 螺牙规格 | 订货型号 | 电缆外径密封范围 | 螺纹长度 | 钢带厚度 | 网带厚度 | 直径B | ||
| 公制 | A(mm) | B(mm) | L(mm) | min | max | (mm)Max | （mm） | |
| M20 | TLYBFZ-EXd-M20-14h | 3.1～8.6 | 6.1～14.0 | 12 | 0.1 | 0.4 | 0.85 | 24 |
| TLYBFZ-EXd-M20-6h | 6～12 | 9.5～16 | 12 | 0.1 | 0.4 | 0.9 | 30 | |
| M25 | TLYBFZ-EXd-M25-16h | 6.1～11.6 | 9.5～15.9 | 12 | 0.1 | 0.4 | 0.9 | 30 |
| TLYBFZ-EXd-M25-29h | 11.1～14 | 18.7～29 | 16 | 0.1 | 0.7 | 1.4 | 43 | |
| M32 | TLYBFZ-EXd-M32-25h | 11.1～19.9 | 18.7～25 | 16 | 0.1 | 0.7 | 1.4 | 43 |
| TLYBFZ-EXd-M32-35h | 17～21 | 22.9～35 | 16 | 0.1 | 0.7 | 1.4 | 50 | |
| M40 | TLYBFZ-EXd-M40-30h | 17～26.2 | 22.9～30 | 16 | 0.1 | 0.7 | 1.6/2.0 | 50 |
| TLYBFZ-EXd-M40-42h | 22～28 | 26～42 | 16 | 0.1 | 0.8 | 1.4 | 60 | |
| M50 | TLYBFZ-EXd-M50-35h | 22～32.1 | 26～35 | 17 | 0.2 | 0.8 | 2.5 | 60 |
| TLYBFZ-EXd-M50-48h | 29.5～39 | 35.5～48 | 17 | 0.2 | 0.63 | 1.4 | 65 | |
| M63 | TLYBFZ-EXd-M63-45h | 29.5～38.1 | 35.5～45 | 17 | 0.2 | 0.63 | 2.0/2.5 | 65 |
| TLYBFZ-EXd-M63-45h | 40.1～51 | 45.6～62 | 17 | 0.2 | 0.63 | 1.5 | 80 | |
| M75 | TLYBFZ-EXd-M75-55h | 47.2～50 | 45.6～55 | 19 | 0.3 | 0.63 | 2.5 | 80 |
| TLYBFZ-EXd-M75-74h | 52.8～63 | 57～74 | 19 | 0.3 | 0.81 | 1.5 | 92 | |
