| 品牌 | 其他 | 型号 | YB-100 |
| 加工定制 | 否 | 类型 | 膜片压力表 |
| 测量范围 | -0.1～2.4 | 精度等级 | 1.6 |
| 联接型式 | M20*1.5 | 公称直径 | 100 |
| 环境温度 | -25~70℃ | 规格 | 100 |

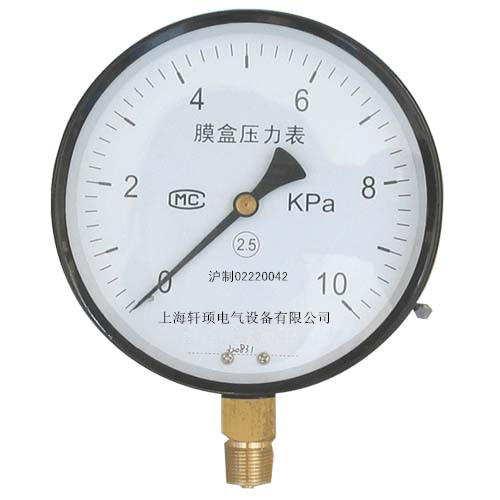

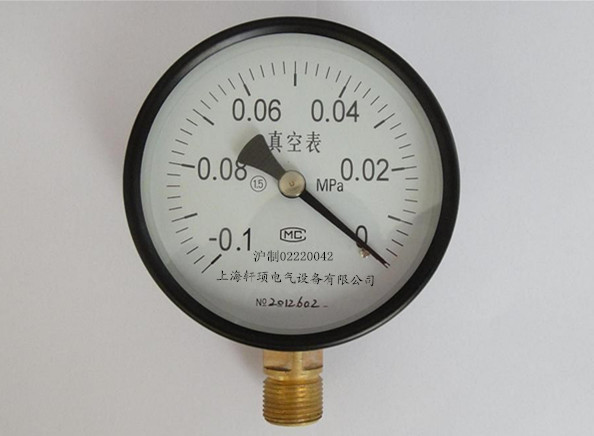

上海轩顼电气不锈钢压力表YB-100压力表
一、概述
不锈钢压力表YB-100压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
二、结构原理
不锈钢压力表YB-100压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
三、型号标示
名称 | 压力表 | 仪表公称直径及安装方式 | 外壳材质 | 功能 |
型号 | Y | 60,100,150分别表示直径为60.100.150mm的径向直接安装式 | B:不锈钢 | F:耐蚀 |
典型型号示列 | Y | -60 | B | -F |
典型型号示列:Y-60B-F
四、主要技术参数
◆名称、型号、刻度范围、精度等级
名 称 | 型 号 | 标度范围（MPa） | 精确度等级 |
不锈钢压力表 | Y-60B-F | 0～0.1；0.16；0.25；0.4；0.6；1.0； | 2.5或1.6 |
Y-100B-F | |||
Y-150B-F | |||
耐震不锈钢压力表 | Y-60B-FZ | ||
Y-100B-FZ | |||
Y-150B-FZ | |||
轴向带前边不锈钢压力表 | Y-63B-F | ||
Y-103B-F | |||
Y-153B-F | |||
轴向带前边耐震不锈钢压力表 | Y-63B-FZ | ||
Y-103B-FZ | |||
Y-153B-FZ |
◆使用环境温度：-25~70℃(外壳内充液)
-40~70℃(外壳内不充液)
◆温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)
◆抗工作环境振动：V·H·4级(外壳内充液)
V·H·3级(外壳内不充液)
◆外壳防护等级：IP64
◆重量：0.2kg (Y-60B-F)
0.6kg (Y-100B-F)
1.0kg (Y-150B-F)
五、导压系统及外壳材料
零件名称 | 材料牌号 | |
Y-60B | Y-100B、Y-150B | |
接头 | 0Cr18Ni9(304) | 0Cr17Ni12Mo2(316) |
弹簧管 | 0Cr18Ni9Ti(321) | 0Cr17Ni12Mo2(316) |
外壳 | 0Cr18Ni9 | |
