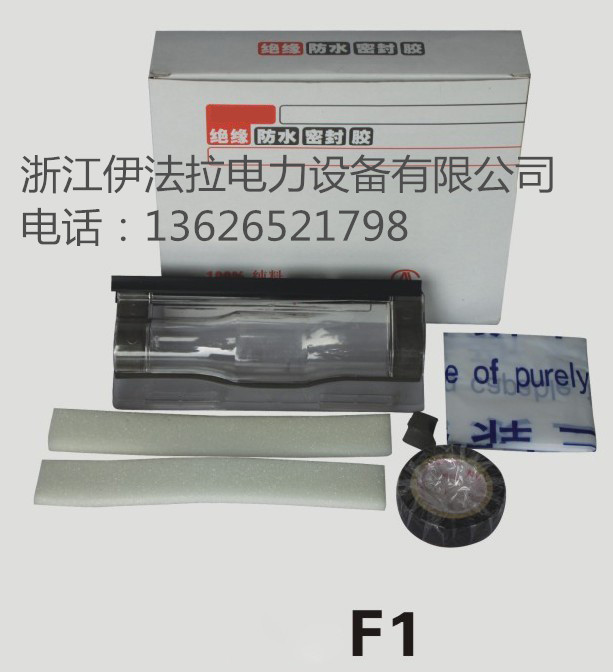

| 品牌 | 伊法拉 | 型号 | F1 |
| 适用范围 | 保护电缆 | 规格 |
电缆灌胶防水接线盒，英文：Patch junction box，又称灌胶式地埋电缆防水接线盒，防水接线端子盒，灌胶防水盒（无需截断主电缆
电缆灌胶防水接线盒主要应用于1KV及以下电力电缆、通讯电缆、信号电缆中间接头（可现场任意位置分支或接续）处的保护。
本公司系列产品，采用绝缘防水填充胶浇铸工艺，具有液态固化包裹式全封闭特性，将水、空气、酸碱腐蚀、紫外线辐射等恶劣环境中的危害因素完全与电缆接头隔离，可直接埋于地下或放置水中长期稳定运行。
分支接头防水盒选型表
序号 | 型号 | 电缆外径(MM) | 截面范围（MM²） | 产品尺寸 （MM） | 填充重量 | ||
主回路 | 分支回路 | 主线回路 | 支线回路 | ||||
1 | F1 | 15 | 15 | 4*1.5-6 | 4*1.5-4 | 175*75*40 | 140G
|
2 | F2 | 29 | 22 | 4*16-25 | 4*6-16 | 175*110*76 | 500G
|
3 | F3 | 29 | 22 | 4*16-25 | 4*6-16 | 300*110*76 | 1000G |
4 | F4 | 35 | 25 | 4*35-95 | 4*6-25 | 400*128*100 | 2500G
|
5 | M5 | 55 | 36 | 4*35-150 | 4*6-70 | 295*175*135 | 2000G
|
6 | F5 | 65 | 56 | 4*95-240 | 4*6-150 | 485*220*180 | 6000G
|
注：电缆护套外径为选型的终决定因素，导体截面仅做参考。
附录：绝缘防水密封胶使用说明
树脂使用方法（请严格遵守，违反如下操作方法所造成的***后果我方不负责。
先将A组份与B组份数值之间的间隔棒打开，然后充分揉和2-3分钟，直到均匀。
立即将混合好的树脂倒入分支盒中，如耽误时间太长容易使树脂稠甚至于固化。
应避免皮肤、眼睛与树脂直接接触。
灌胶式电缆分支防水接线盒的安装
绝缘防水密封胶使用说明
使用说明：
先将A组份与B组份密封胶之间的间隔棒打开，然后充分揉和2-3分钟，直至均匀。
立即将混合好的密封胶倒入绝缘防水盒中，如耽误时间太长容易使密封胶变稠甚至固化。
注意事项：
安装时戴好PE手套（随配件一起附送），如条件允许，可戴上眼镜和口罩。
固定时间受环境温度影响，在常温25℃下固化时间为1小时，温度越低，固化时间相应加长；温度越高，固化时间越短。
施工现场应保持较好的通风条件。
未进行灌胶密封胶的置于通风阴凉处，在保质期内使用。密封胶不可暴晒，或与其他化学类产品堆置。
