| 品牌 | 其他 | 型号 | 齐全 |
| 类型 | 其他 | 测量范围 | 广泛 |
| 精度 | 3 | 材质 | |
| 尺寸 | 加工定制 | 否 |

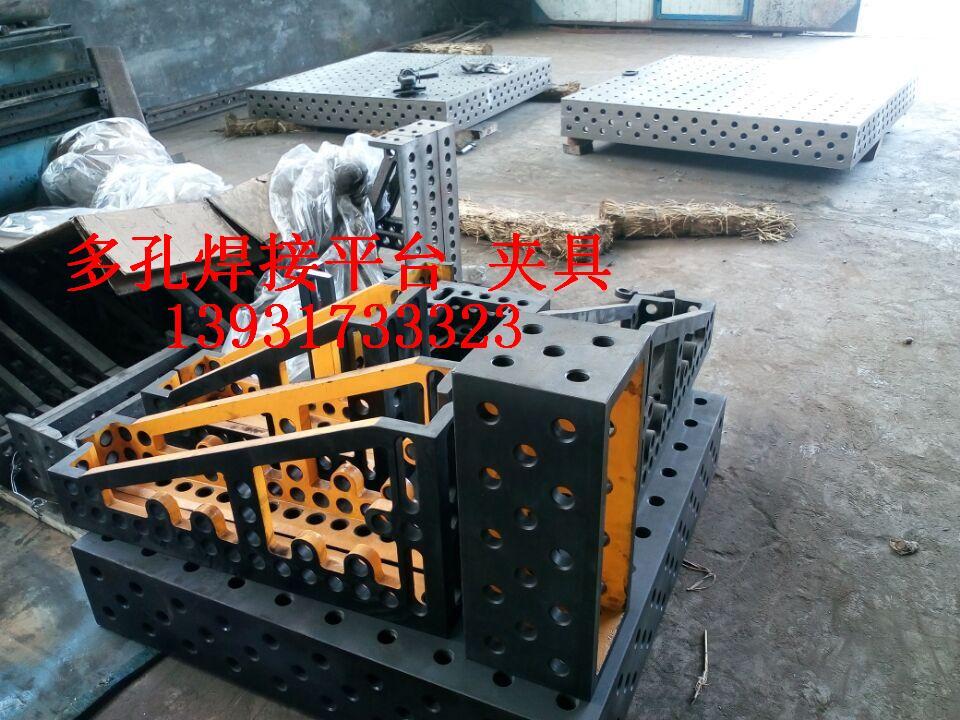

三维焊接平台 多孔焊接平台产品简介：
产品特点:互换性强.稳定性高.精度保证.性价比高,适用于小批量多品种多规格的工件焊接和产品的装配,
产品分类:按孔系分为:Φ28和Φ16两大系列.按结构分为二维柔性组合工装和三维柔性组合工装.工装平台按材料分为钢件平台和铸铁平台以及复合板平台,
技术参数:28系列工装平台孔距为100mm,16系列工装平台孔距为50mm.平台上均刻有相应的网格线.根据客户要求.在平台的两直角边上面可以刻画毫米标度尺,
1. 通用2D.3D工装平台(Φ16.Φ28孔系):
1) 工装平台的平面度:≤0.15mm/m2, 3D平台平面与侧面的垂直度:≤0.15mm/m
2) 工装平台材质:钢件(低合金钢Q345),进行整体热处理.消除内应力
3) 孔距位置公差±0.05mm以内
4) Φ16系列孔距为50mm.Φ28系列孔距为100mm
2. 工装夹具的主要辅件:
1) U型方箱.L型方箱:
材质:Q345.平面度≤0.2mm/m2,垂直度≤0.15/200mm.平行度≤0.20/200mm
2) 支撑角铁:
材质:Q345或HT250.平面度≤0.2mm/m2,垂直度≤0.15/200mm.平行度≤0.20/200mm
3) 定位件:材质:45#.平面度≤0.2mm/m2,垂直度≤0.15/200mm.平行度≤0.20/200mm
4) 角度器:材质:45#.可根据刻度定位0至225度的任意角度.角度调节到0.5度
5) 锁紧件:材质:45#.锁紧力≥1.2T.调质处理HRC32-35°,淬火处理HRC58-62°
6) 压紧件:材质:45#.调质处理。
