品牌 | 其他 | 型号 | YJ-GJX-0576 |
上市时间 | 2020 | 货源类别 | 现货 |
产地 | 浙江慈溪 | 机柜容量 | 10 |
风扇数 | 1 | 表面处理 | 喷塑 |
配件 | 齐全 | UPS内置电池容量 | 7AH/12V |
UPS额定负载容量 | 300-800W | UPS外置电池容量 | 24AH/12V |
功能 | 带软件管理 | 是否支持一件代发 | 支持 |
加工方式 | 来样定做 | 最快出货时间 | 3 |
发票 | 提供发票 | 售后服务 | 全国联保 |
包装清单 | 纸箱 | 颜色 | 银灰色 |
外形尺寸 | 1600*1200*400 |

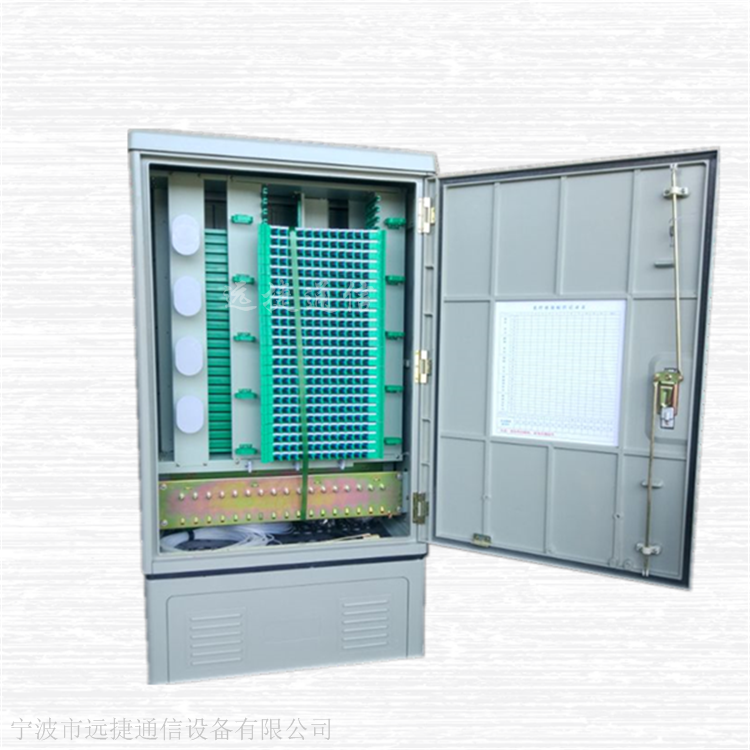

合肥576芯光交箱 光纤交接箱***产品价格
光交箱通常又称为街边柜,一般放置在主干光缆上,用于光缆分枝,它是一个无源设备,与原来的铜缆交接箱功能类似,只是将大对数的光缆,通过光缆交接箱后,分为不同方向的几个小对数光缆,当然,这个功能光缆接头盒也可以实现,但不同的是,光缆交接箱可以实现光缆的跳接,也可以用于测试和维护。一般,光缆交接箱是馈线光缆和配线光缆的划分点。
分光器,通俗的说,是用于将一根纤芯中的光束,通过物理通道,广播到多个纤芯中。目的是为了提高主干光纤的利用效率,减少主干光纤的对数。
结构
1.外观设计产品的名称:光交箱。2.本外观设计产品的用途:本外观设计产品用于通信系统、电力系统、交通控制系统及有线电视系统用通信网络中的主干光缆与配线光缆的连接、分配及调度。3.外观设计的设计要点:1)设计要点在于产品的形状及表面的凹凸纹理;2)本外观设计产品的底面为不常见,省略仰视图;左视图与右视图完全相同,省略右视图,主视图与后视图完全相同,省略后视图。4.能表明设计要点的图片:立体图。
2.一般的光缆交接箱均由:箱体、一体化熔接盘、光缆固定板、 挂纤柱几部分组成。
特点:
本箱体采用高强度不绣钢板制作,防护等级IP65,强度高防老化,抗腐蚀,具有全天侯防护功能,能抵御意外或恶性破坏。箱体所有边角全部使用专用圆角成型模具成型,表面处理采用拉丝或静电喷塑,表面美观。
箱体采用双层结构,中间填充有高性能隔热材料,具有良好的隔热防寒的效果,能有效防止箱内水汽凝结。箱体采用特种密封材料、防水门锁及三点式门锁锁定,安全可靠,密封性好。12芯光纤熔接配线一体化抽屉式模块,并配有独立直熔框,实现不同使用功能。可装FC、SC、和LC、ST(另配附件)四种适配器,适配器呈30度排布,即保证了跳纤的弯曲半径≥40mm,又可避免激光灼伤人眼和光纤调度时触伤连接器根部。 可为客户预留光分路器位置和停泊位。技术指标符合YD/T988-1998标准
一、 引言
随着通信行业的飞速发展,光缆已经成为数据承载的主要媒质,光缆越来越多的使用在城域网、本地网以及相关有传输需求的网络中,从现有的通信运营商来看,大力发展自身的网络,以此来实现企业价值和社会价值显的尤为重要,做为信息提供者,应该做到能迅速、安全、稳定的为有需求的客户提供传输。所以,首先做到光纤到路边(FTTC)已是各运营商大的共识,因此,在光缆网络建设中,光缆交接设备比较多地会使用到光缆交接箱。如何选择性能好的光缆交接箱、合理管理纤芯,关系到光缆网络建设运营成本和将来的效益。
二、原理
2000年以前大量的市话电缆交接箱被使用在通信中,之后随着光缆制造技术的成熟,光缆被越来越多的使用在通信中,为了更好的接入用户光缆交接箱被逐渐采用。其实,光缆交接箱与电缆交接箱的原理本相同,光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备,光缆引人光缆交接箱后,经固定、熔接、配纤后,使用跳纤将有传输要求的光纤连通。从而对光缆进行非常方便的分配和调度。光缆交接箱是一种无源设备,并不能提供有源方面的传输。如简单去认为可以把光缆交接箱看做是一个可多次反复开启(适配器可插拔>500次)、可简单的将光纤连通、可进出较多光缆的一个光缆接头盒。
三、结构及特点
1、结构
一般的光缆交接箱均由:箱体、一体化熔接盘、光缆固定板、挂纤柱几部分组成。光缆交接箱主要有48芯、96芯、144芯、288芯、576芯几种。箱体材质常见的为SMC箱体。(SMC 是Sheet molding compound的缩写,即片状模塑料。主要原料由SMC专用纱、不饱和树脂、低收缩添加剂,填料及各种助剂组成。它在二十世纪六十年代初首先出现在欧洲,在1965年左右,美、日相继发展了这种工艺。我国于80年代末,引进了国外***的SMC生产线和生产工艺。 SMC具有优越的电气性能,耐腐蚀性能,质轻及工程设计容易、灵活等优点,其机械性能可以与部分金属材料相媲美,因而广泛应用于运输车辆、建筑、电子/电气等行业中。)
2、主要特点
(1)全封闭机箱、防尘、防水,外形美观。
(2)直纤规范,满足光纤弯曲半径大于40mm.
(3)能同时满足带状光缆和非带状光缆的使用需要。
(4)具有安全、可靠的光纤存贮、保护功能。
(5)标识清楚,每芯光纤的接续和分配有明显的标识。
交接箱的分类及规格/不锈钢光交箱
(1)按交接箱内有无接线端子分为无端子交接箱和有端子交接箱。
(2)按其接续方式不同分为压接式和卡接式两大类。卡接式又分为接线子卡接式和模块卡接式,模块卡接式细分为直卡式和旋转式。
2.交接箱的规格
按其进出线对容量可分为150、300、600、900、1200、1800、2400、2700、3000、3600对(回线)等规格。
交接箱的结构/不锈钢光交箱
1.箱体上应有接地端子和备用端子及其标记。
2.接线排和箱体两侧应留有100~150mm操作空间。
3.箱体底部的电缆进出口应有良好的密封防潮措施。
4.在箱体内成端,上列应有固定电缆的位置、下列应留有放置充气维护装置的位置。
5.箱门板内侧应有存放测试夹、记录卡片和卡接专用工具的装置。
6.产品应包括以下附件:地脚螺栓、螺母、垫圈及专用工具。
不锈钢光缆交接箱(重要介绍)、落地式光缆交接箱、壁挂式光缆交接箱、SMC光缆交接箱、不锈钢光缆交接箱、免跳接光缆交接箱、无跳接光缆交接箱、免跳纤光缆交接箱、三网合一光缆交接箱 光交箱、交接箱、
型号:72芯、96芯、144芯、216芯、288芯、432芯、567芯、720芯、864芯、1152芯
材质:冷轧板、不锈钢、SMC
使用区:移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
