高压共轨系统主要由电控单元、高压油泵、蓄压器（共轨管）、电控喷油器以及各种传感器等组成。低压燃油泵将燃油输入高压油泵，高压油泵将燃油加压送入高压油轨（蓄压器），高压油轨中的压力由电控单元根据油轨压力传感器测量的油轨压力以及需要进行调节，高压油轨内的燃油经过高压油管，根据机器的运行状态，由电控单元确定合适的喷油定时、喷油持续期由电液控制的电子喷油器将燃油喷入汽缸。

1.高压油泵

 ICD  ICD  ICD

高压油泵的供油量的设计准则是在任何情况下的柴油机的喷油量与控制油量之和的需求以及起动和加速时的油量变化的需求。由于共轨系统中喷油压力的产生于燃油喷射过程无关，且喷油正时也不由高压油泵的凸轮来，因此高压油泵的压油凸轮可以按照峰值扭矩、接触应力和耐磨的设计原则来设计。

　　大部分公司采用由柴油机驱动的三缸径向柱塞泵来产生135MPa的压力。该高压油泵在每个压油单元中采用了多个压油凸轮，使其峰值扭矩降低为传统高压油泵的1/9，负荷也比较均匀，降低了运行噪声。该系统中高压共轨腔中的压力的控制是通过对共轨腔中燃油的放泄来实现的，为了减小功率损耗，在喷油量较小的情况下，将关闭三缸径向柱塞泵中的一个压油单元使供油量减少。

　　2.高压油轨（共轨管）

共轨管将供油泵提供的高压燃油分配到各喷油器中，起蓄压器的作用。它的容积应削减高压油泵的供油压力波动和每个喷油器由喷油过程引起的压力震荡，使高压油轨中的压力波动控制在5MPa之下。但其容积又不能太大，以共轨有足够的压力响应柴油机工况的变化。

　　高压共轨管上还安装了压力传感器、液流缓冲器向ECU提供高压油轨的压力信号；液流缓冲器在喷油器出现燃油漏泄故障时切断向喷油器的供油，并可减小共轨和高压油管中的压力波动；

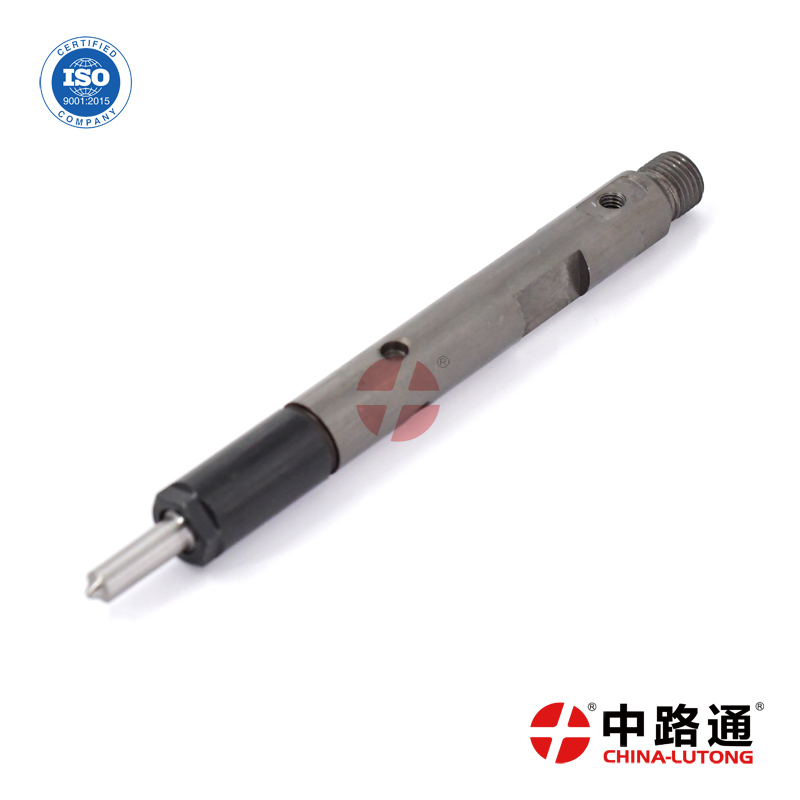

3.电控喷油器
